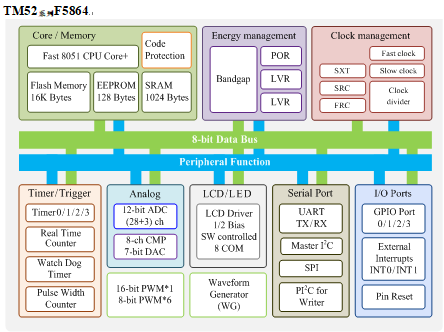

TM52F5864

1.	标准8051指令集，快速的机器周期
	指令执行比传统8051快六倍
2.	Flash程序存储器
	16K字节闪存程序存储器
	支持ICP (在线编程) 或ISP (在系统编程) 的闪存程序码
	在IAP (在应用编程) 模式可以作为EEPROM，以字节的方式存取
	程序码保护功能
	至少1万次的擦写次数
	至少10年的数据保存时间
3.	128字节EEPROM数据存储器
	至少5万次的擦写次数
	至少10年的数据保存时间
4.	总计1024字节SRAM(IRAM+XRAM)
	256字节IRAM在8051内部数据存储器区
	768字节XRAM在8051外部数据存储区 (由MOVX指令存取)
5.	3种系统时钟类型选择
	快时钟使用内部RC (FRC，16.5888 MHz) (trim 7-bit)
	慢时钟使用外部32768 Hz晶体 (SXT)
	慢时钟使用内部RC (SRC，62 KHz)
	系统时钟可以通过1/2/4/16选项除频
6.	8051标准定时器 – Timer0/1/2
	16位Timer0
	16位Timer1
	16位Timer2
7.	16位Timer3时钟
	时钟源为SXT或SRC62K或FRC/512 (32.4KHz)
	带高8位重载功能
	具有清除和保持功能
 
8.	UART
	仅支持模式1和模式3
	具有额外波特率生成器
	具有UART引脚选择选项
9.	主I2C接口
	具有I2C引脚选择选项
10.	SPI接口
	可选择主或从模式
	可编程传输比特率
	串行时钟相位和极性选项
	可选择MSB-first或LSB-first
	具有SPI引脚选择选项
11.	1个16位的PWM和6个8位的PWM
【16位PWM0 P+N】
	时钟源可选FRC*2 (33.1776MHz)，FRC (16.5888MHz)，FRC/256 (62.5KHz)，FSYSCLK
	具有周期调整/缓冲加载/清除和保持功能
	非重叠持续时间可调
	半桥相控输出
【8位PWM1~6】
	共享PWM1周期，独立占空比
	时钟源可选FRC*2 (33.1776MHz)，FRC (16.5888MHz)，FRC/256 (62.5KHz)，FSYSCLK
	预分频器1/2/4/8/16/32/64/128
	具有周期调整/缓冲加载/清除和保持功能
12.	LCD驱动器
	软件控制LCDC0~ LCDC7 (最多8引脚)
	1/2 LCD偏压
13.	12位ADC，具有28个通道的外部引脚输入和3通道内部参考电压
	通道可选内部基准电压源 (VBG):1.18V±1%@VCC=5V~3V，25℃
	通道可选内部参考电压:DAC输出
	通道可选内部参考电压:VCC/4
	ADC内部基准电压可选择VCC或VREF (1.18V/2.0V/3.0V/4.0V)
 
14.	比较器
	4组正负端输入选择
	带有7位DAC输出，用于比较器负端输入
	DAC内部基准电压可选择VCC/2或VBG 1.18V/2
15.	通信格式波形发生器
	1组1字节通信格式波形发生器WG
	具有WG引脚选择选项
16.	14来源，4中断优先级
	Timer0/Timer1/Timer2/Timer3中断
	INT0/INT1引脚降边/低电平中断
	端口0/端口1/端口2/端口3引脚电平变化中断
	UART TX/RX中断
	LVD中断
	ADC中断
	WG中断
	主I2C/SPI中断
	LVD中断
	CMP中断
	PWM0/PWM1中断
17.	引脚中断能将 暂停/停止模式下的CPU唤醒
	端口0/端口1/端口2/端口3每个引脚可以定义为唤醒和中断引脚 (通过引脚电平变化)
18.	最大30可编程I/O引脚
	CMOS推挽输出
	伪开漏或开漏输出
	施密特触发输入
	引脚上拉可以使能/禁止
19.	独立的RC振荡看门狗定时器
	528ms/264ms/132ms/66ms可选择的看门狗超时选项
 
20.	5种复位
	上电复位POR1.60V
	可选的外部引脚复位
	可选的看门狗复位
	软件命令复位
	可选的低电压复位
21.	16级低电压或高电压复位 (LVR)
	1.70V / 1.85V / 2.00V / 2.15V / 2.30V / 2.45V / 2.60V / 2.75V / 2.90V / 3.05V / 3.20V / 3.35V / 3.50V / 3.65V / 3.80V / 3.95V (阶=0.15V)
22.	16级低电压检测 (LVD)
	1.85V / 2.00V / 2.15V / 2.30V / 2.45V / 2.60V / 2.75V / 2.90V / 3.05V / 3.20V / 3.35V / 3.50V / 3.65V / 3.80V / 3.95V / 4.15V (阶=0.15V)
23.	5种电源工作模式
	快钟模式/慢钟模式/空闲模式/暂停模式/停止模式
24.	工作电压和电流
	VCC =1.9V ~ 5.5V
	工作模式8.2944MHz ，ICC = 3.7mA@5V
	工作模式16.5888MHz ，ICC = 5.4mA@5V
	停止模式ICC =0.6µA@5V (*POR1.60V永远开启)
	暂停模式ICC = 7.3μA @5V
	空闲模式ICC = 11µA @5V
	工作温度范围 –40*C ~ +105*C
25.	烧录接口
	使用P3.0/P3.1，P2.0/P2.1引脚进行烧录
26.	封装类型
	32-pin QFN (4x4x0.75-0.4 mm)
	32-pin LQFP (7x7x1.4 mm)
	24-pin QFN (3x3x0.75-0.35 mm)
	28-pin SSOP (150mil)
	24-pin SSOP (150 mil)
