TM52eF0C85

Data Sheet
DS-TM52eF0C86_85_SV091.pdf

2023/3/11
User manual
Development Documnets
AP Notes

Development Tools
T-Link-EV Board
TWR98/TWR99/TWR100/TWR100A

GENERAL DESCRIPTION
TM52 系列eF0C86/85 是一个新的,快速的8051 架构,与业界标准8051 指令集完全兼容的8 位单片机,
并保持了8051 外围的功能模块。通常情况下,TM52 执行指令,比传统的8051 架构快六倍。
TM52-eF0C86/85 通过集成多种功能在芯片上,提供更高的性能,更低的成本,能快速进入市场,包括
64K/32K 字节的Flash 程序存储器,4352 字节SRAM,低电压复位(LVR),低电压检测(LVD),双时钟省
电工作模式,8051 标准UART 和定时器Timer0/Timer1/Timer2,实时计时器Timer3,LCD/LED 驱动
器,9 组16 位脉冲宽度调制器, 45 通道的12 位模数转换器(ADC), 2 组21 通道触摸按键, I2C/SPI
串口和看门狗定时器(WDT)。它的高可靠性和低功耗的特性,可广泛适用于消费电子及家用电器产品。

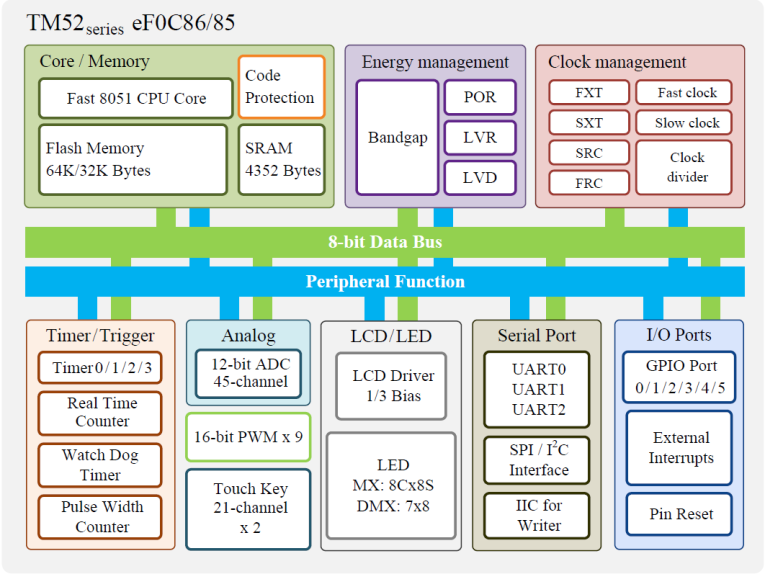

BLOCK DIAGRAM


FEATURES
1. 标准8051指令集,快速的机器周期
 指令执行比传统8051快六倍
2. FLASH程序存储器
 64K字节FLASH程序存储器(TM52eF0C86)
 32K字节FLASH程序存储器(TM52eF0C85)
 支持IAP
 程序码保护功能
 最低擦除100K次
 最低10年数据保留
3. 总计4352字节SRAM(IRAM+XRAM)
 256字节IRAM在8051内部数据存储器区
 4096字节XRAM在8051外部数据存储区(由MOVX指令存取)
4. 4种系统时钟类型选择
 快时钟使用外部1~16 MHz晶体 (FXT)
 快时钟使用内部RC(FRC, 18.432 MHz)
 慢时钟使用外部32768 Hz晶体 (SXT)
 慢时钟使用内部RC(SRC, 80 KHz)
 系统时钟可以通过1/2/4/16选项除频
5. 8051标准定时器 – Timer0/1/2
 16位Timer0,支持T0O时钟输出供蜂鸣器应用
 16位Timer1
 16位Timer2,支持T2O时钟输出供蜂鸣器应用
6. 15位Timer3
 时钟源可选择慢时钟、FRC/512、慢时钟/2或FRC/1024
 中断期可选时钟除以65536/16384/4096/1024选项
7. UARTs
 UART0, 8051标准UART
 UART1,仅支持mode1和mode3
 UART2,仅支持mode1和mode3
8. 九个16位的PWM有周期调整
 三个16位PWM,具有独立的周期调整 (PWM0~PWM2)
 六个16位PWM,具有共享的周期调整 (PWM30~PWM35)
 PWM2 带死区控制
9. SPI 串口
 主机模式或从机模式可选
 可编程的传输比特率
 串行时钟相位和极性选项
 优先选择MSB优先或LSB优先
10. I2C接口(主/从)
11. 2组21通道触摸键(FTK)
12. 12位ADC,具有42个通道的外部引脚输入和2通道内部参考电压
 内部基准电压源 (VBG): 1.22V @VCC=5V~3V, 25℃
 内部基准电压源: 1/4VCC
13. LCD控制器/驱动器
 4x20〜8x16 LCD驱动器
 1/3 LCD偏压
14. LED控制器/驱动器
 矩阵模式 (MX) :8 * 8,16引脚,最多64点
 点矩阵模式 (DMX) :7 * 8、6 * 7、5 * 6、4 * 5,8引脚,最高56点
15. 14来源,4中断优先级
 Timer0/Timer1/Timer2/Timer3中断
 INT0/INT1下降沿/低电平中断
 端口0/1/2/3/4/5引脚电平变化中断
 UART0/UART1/UART2 TX/RX中断
 ADC /触摸键中断
 SPI中断
 I2C中断
 PWM0/PWM1/PWM2/PWM3中断
16. 引脚中断能将停止/暂停模式下的CPU唤醒
 每个引脚可以定义为中断和唤醒引脚(通过引脚更改)
17. 最大42可编程I/O引脚
 CMOS推挽输出
 伪开漏或开漏输出
 施密特触发输入
 引脚上拉可以使能/禁止
 所有引脚均具有高灌电流(60mA @ VCC = 5V,VOL = 0.1VCC)
 LED 模式下COM引脚均具有高灌电流(120mA @ VCC = 5V,VOL = 0.1VCC)
18. 独立的RC振荡看门狗定时器
 400ms/200ms/100ms/50ms可选择的看门狗超时选项
19. 5种复位
 上电复位
 可选的外部引脚复位
 可选的看门狗复位
 软件命令复位
 可选的低电压复位
20. 16级低电压检测
 4.38V/4.3V/4.14V/4.06V/3.9V/3.82V/3.66V/3.58V/
3.42V/3.34V/3.18V/3.1V/2.94V/2.86V/2.7V/2.62V
21. 8级低电压复位
 3.92V/3.68V/3.44V/3.20V/2.96V/2.72V/2.48V/2.24V
22. 5种电源工作模式
 快钟模式/慢钟模式/空闲模式/停止模式/暂停模式
23. 集成的16位循环冗余校验功能
24. 乘法与除法
 8位乘法器和除法器(标准8051)
 16位乘法器和除法器
 32位÷16位除法器
25. 在板仿真/ICE接口
 使用P3.0/P3.1引脚, P3.4/P3.5引脚, 或 P0.2/P0.3引脚
 与ICP编程引脚共享
26. 烧录器接口
 使用P3.0/P3.1引脚
27. 工作电压
 VCC =2.3V ~ 5.5V @FSYSCLK=18.432MHz
 Icc<10uA @Vcc=3V, Halt mode, LCD 启用, 0.5S 唤醒(时计电流)
 ICC =11μA @Stop mode, VCC=5V
 ICC =4μA @Stop mode, VCC=3V
 ICC =180μA @Idle mode, VCC=5V
28. 工作温度范围
 –40C ~ +105C
29. 封装类型
 44-pin LQFP
 SOP-28
