十速再次推出~TM57PE11A超低電壓、精簡型8位元OTP微處理器
2011/05/31
TM57PE11A是以精簡指令集運算、雙周期的微處理器應用，為一次性可程式燒錄記憶體1 K / OTP的基本通用I/O型微控制器。產品主要包含1K X 14 bit OTP ROM，48- byte的資料記憶体，5層堆疊暫存器，4種中斷源等特色，並在產品應用上提供內振頻率(IRC) 8MHz/4MHz ±3%以下的精度誤差，具有可程式記憶有條件支援TTP (Two Time Programmable) 兩次燒入的使用功能；更加靈活應用，並達到工業上-40℃~+85 ℃之工作溫度要求。產品具備低成本、高整合度的卓越效能，不僅體積小、功能齊全、使用方便，更加符合節能、省電高效能之綠能環保潮流。 TM57PE11A封裝型態提供10-Pin DIP/SOP，廣泛應用於小家電、汽機車警報器、LED控制燈等產品領域，在AC和DC 的控制應用上，其精簡架構提供客戶一個優越的模組解決方案。

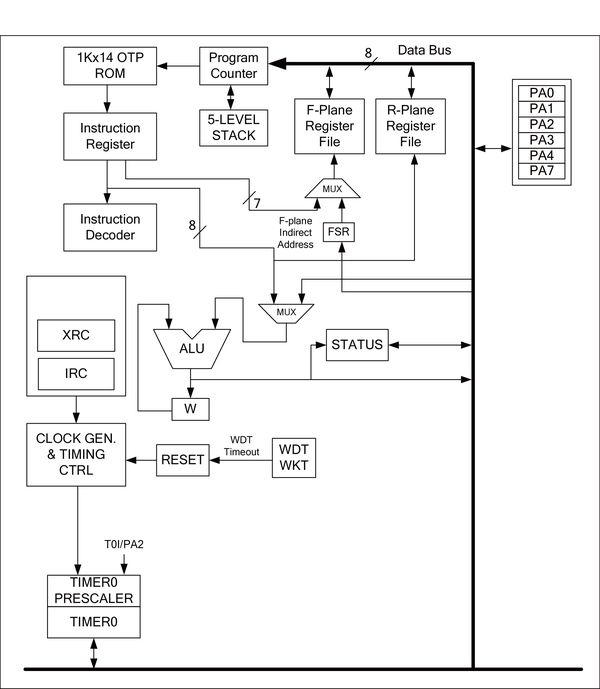

BLOCK DIAGRAM
FEATURES 1. ROM: 1K x 14 bits OTP or 512 x 14 bits TTP™ (Two Time Programmable ROM) 2. RAM: 48 x 8 bits 3. STACK: 5 Levels 4. I/O port: One Bit programmable I/O port (Max. 6 pins) 5. Timer/Counter: One 8-bit timer/counter with divided by 1~256 pre-scale option 6. Watchdog Timer  Clocked by built-in RC oscillator with 4 adjustable Reset/Interrupt Time (103 ms/52 ms/26 ms/13 ms, @5V; 131 ms/66 ms/33 ms/16 ms, @3V)  Watchdog timer can be disabled/enabled in STOP mode 7. Reset  Power On Reset  Watchdog Reset  Low Voltage Reset  External pin Reset 8. System Clock Mode  Internal RC: 4/8 MHz  External RC 9. 2-Level Low Voltage Reset: 2.0V/2.9V (Can be disabled) 10. Operation Voltage: Low Voltage Reset Level to 5.5V 11. I/O Port  CMOS Output  Pseudo-Open-Drain or Open-Drain Output  Schmitt Trigger Input with/without pull-up resistor 12. Instruction set: 36 Instructions 13. Interrupt  Two External Interrupt pins: - One pin is falling edge triggered - One pin is rising or falling edge triggered  Timer0, Wake-up Timer Interrupt 14. Power Down Mode Support
