十速嶄新推出 \| TK8811CS超低功耗觸控專用IC
2022/07/11
Keyword： TK8811CS 規格書下載、
十速全新推出TK8811CS超低功耗觸控專用IC，採用十速研發的最新電荷檢測技術，利用操作者的手與觸摸按鍵感應焊盤之間產生電荷電平來進行檢測，通過檢測電荷的微小變化來確定手指接近或者觸摸到感應表面。觸摸專用IC通過和不帶觸摸的MCU組合使用，滿足單一觸摸的簡單需求，可作為替代觸摸MCU的選擇之一。 TK8811CS工作模式下3.7uA ,待機低功耗模式下2.7uA @3V。工作電壓2.1V~5.5V。穩定的觸摸檢測效果可以廣泛的滿足不同應用的需求。TK8811CS觸摸晶片檢測PAD的大小可依不同的靈敏度設計在合理的範圍內，低功耗與寬工作電壓，是此觸摸晶片在鋰電池應用上的特性。輸出回應時間大約為快速模式下60mS@VDD=3V，工作模式分為平常模式與低功耗模式，10秒無按鍵，即進入低功耗模式。輸出回應時間大約為低功耗120mS@VDD=3V。目前提供SOT23-6/DFN-6兩種封裝，具有封裝小，週邊元件少，成本低，反應速度快等特點。

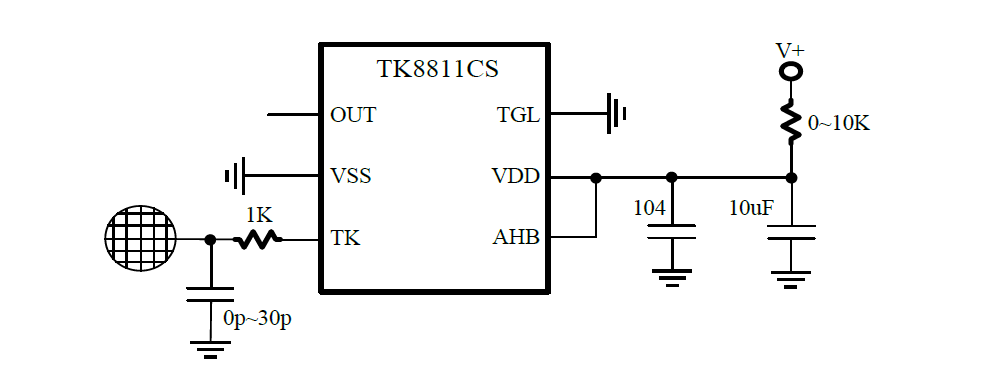

BLOCK DIAGRAM
FEATURES 1.單通道觸控按鍵檢測； 2.工作電壓：2.1V~5.5V； 3.工作電流：平常模式=3.7uA / 低功耗模式=2.7uA @VDD=3V； 4.工作模式分為平常模式與低功耗模式，10秒無按鍵，進入低功耗模式； 5.回應時間：平常模式小於60mS, 低功耗模式小於120mS； 6.可由TK腳位電容調整靈敏度(0pF~30pF)； 7.可選擇低電平有效或高電平有效輸出； 8.可選擇按鈕模式或開關模式輸出； 9.觸摸鍵長按復位時間為8 秒； 10.LVR=2.0V； 11.SOT23-6,DFN-6封装。
